 |
 |
 |
 |
 |
 |
 |
 |
 |
|
Aflon COP ETFE (Resin) 規格表 |
| 規格 | 單位 | ASTM
測試方法 |
C-55A | C-55AX | C-88A | C-88AX | C-88AXM |
| MFR | g/10min | D-3159 | 3.9-6.5 | 3.9-6.5 | 9-12 | 9-12 | 27-43 |
| 比重 | D-792 | 1.74 | 1.73 | 1.74 | 1.73 | 1.73 | |
| 熔點 | 。C | - | 265 | 258 | 267 | 260 | 260 |
| 抗張強度 | MPa | D-638 | 52 | 52 | 48 | 48 | 42 |
| 伸長率 | % | D-638 | 382 | 414 | 415 | 415 | 433 |
| 耐衝擊強度(Izod) | J/m | D256(Notched) | 無破損 | 無破損 | 無破損 | 無破損 | 無破損 |
| 硬度(Durometer D Scale) | - | D-785 | 67 | 67 | 67 | 67 | 67 |
| 彎曲係數 | MPa | D790 | 960 | 930 | 910 | 890 | 870 |
| 彎曲強度 | MPa | D-790 | 960 |
930 |
910 |
890 |
870 |
| 介電常數(102-106) | - |
D-150 |
2.6 |
2.6 |
2.6 |
2.6 | 2.6 |
| 線性熱膨脹係數 | 10-5/。C | D-696 | 9.3 | 9.3 | 9.4 | 9.4 | 9.4 |
| 收縮率（流動方向） | % | - | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| 抗化學性 | - | - | 優良 | 優良 | 優良 | 優良 | 優良 |
| 氧氣指數 | D-2863 | 32 | 32 | 32 | 32 | 32 | |
| 加工方式 |
|
押出成型 |
射出成型
押出成型 |
射出成型
押出成型 |
射出成型
押出成型 |
射出成型
押出成型 |
|
| 用途 |
一般用途
|
一般用途 | 抗龜裂
電纜 |
抗龜裂
電纜 |
高流動性
細電纜 |
|
Aflon COP ETFE (Powder) 規格表
|
| 規格 | Z-8820X |
Z-885A |
ZL-520N | ZL-521N | ZL-522F | TL-581 | TL-081 |
| 厚度 (µ) | 50-80 | 50-150
50-400 |
~1mm | 30-50 | 2-5mm | 2-5mm | ~1mm |
| 加工方式 | 粉體塗佈 | 粉體塗佈
浸沾塗佈 |
粉體塗佈
|
粉體塗佈
|
旋轉成型 Rotolining
|
旋轉成型 Rotolining |
粉體塗佈 浸沾塗佈 |

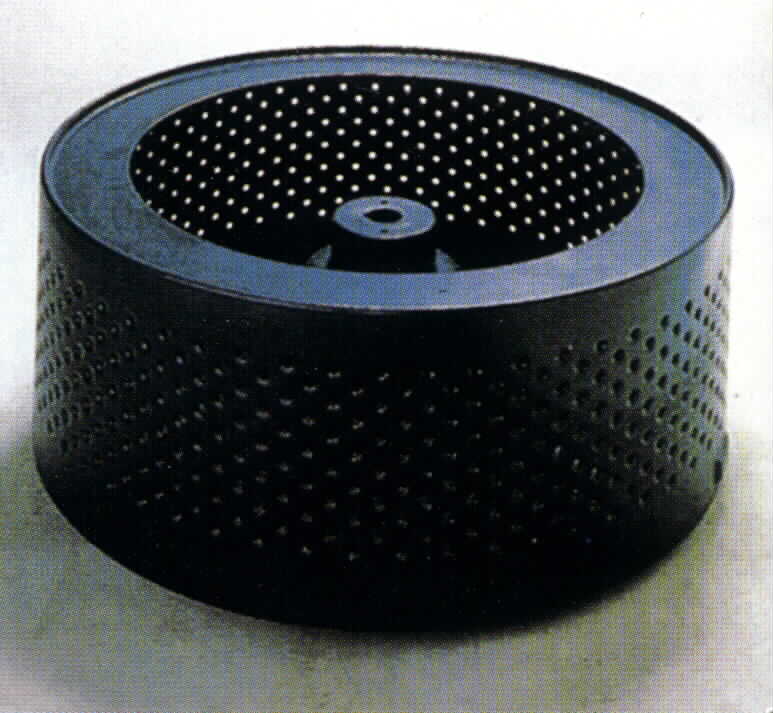

| 用途 | 不沾鍋 | 抗黏滾輪
防腐蝕機械設備
|
加20%Carbon
防腐蝕
|
加5%碳纖作為ZL-520N塗佈上層
|

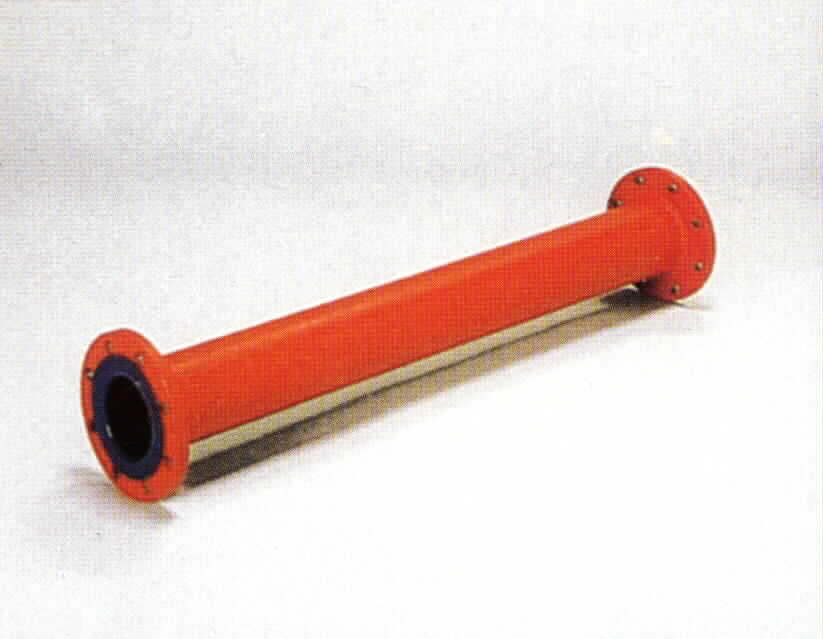

反應槽、貯存槽、管線、幫浦
之防腐蝕用 |
||
|
Aflon COP ETFE (Compound) 規格表
|
| 規格 | Z-8820X |
Z-885A |
ZL-520N | ZL-521N | ZL-522F | TL-581 |
| MFR | 2.6-6.5 | 6.5-9 | 6.5-12 | 6.5-9 | 3.9-9 | 6.5-12 |
| 組成 | 20%碳纖 | 20%碳纖 | 20%碳纖 | 10%碳纖
10% 2- molibdensulfide
|
25%玻纖 |
15%PTFE |

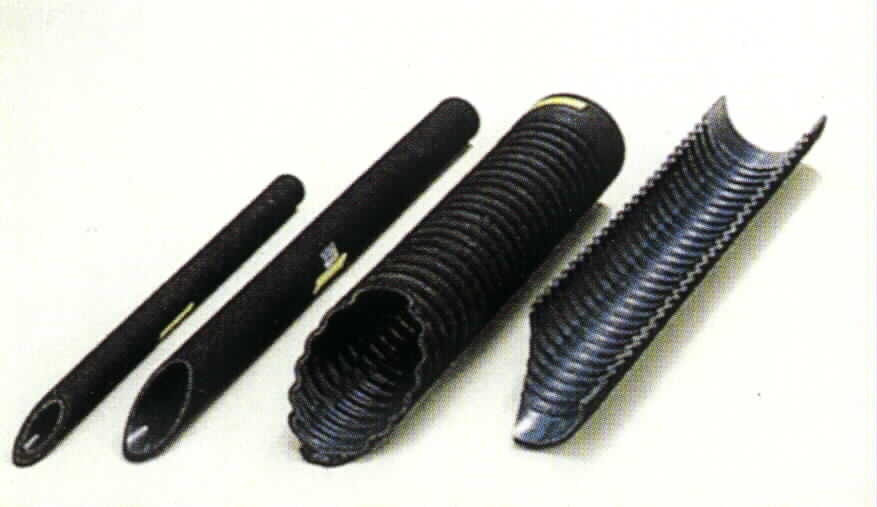

| 用途 | 射出成型
押出成型 |
射出成型
押出成型 |
高流動性 高強度
|
抗磨損
射出成型 |
射出成型
押出成型 |
|
|
|
|
|
|
|
|
|
